石墨改性聚丙烯降膜吸收器

您現在所在的位置：首頁>>產品中心

石墨改性聚丙烯降膜吸收器

日期：2014/5/27 11:41:37　人氣：14353
產 品 說 明
石墨改性聚丙烯膜式吸收器是我國近期發展起來的新型吸收器。這種吸收器是屬濕壁式表面吸收裝置,適用于伴隨放熱的易容腐蝕性氣體（如HCL、SO2等）的吸收。
　　操作時吸收劑通過布膜器沿垂直列管內壁以薄膜狀下降，氣體自上而下（并流）或自下而上（逆流）通過內管空間，氣液兩相在流動的液膜上進行傳質。列管外通冷卻劑以除去吸收過程中放出的熱量。由于它許多性能超過石墨膜式吸收器，因此它已廣泛代替石墨膜式吸收器。

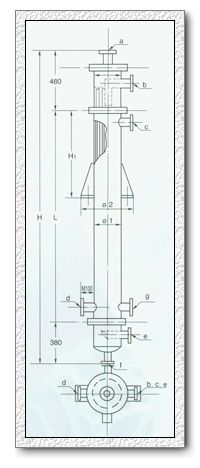

符　　號

用　　途

a

殼程出口

b

殼程入口

c

管程入口

d

管程出口

e

放氣口

f

排凈口

　

物理機械性能表

石墨改性聚丙烯
　
純聚丙烯
　
性能
數據
性能
數據
比重
1.1
比重
0.93
工作溫度 ℃
-10～125
工作溫度 ℃
-10～130
線膨脹系數×10-5/℃
5.7～12
線膨脹系數×70-5/℃
6～13
抗沖強度Kgcm/cm2
6.44
抗沖強度Kgcm/cm2
≥15
抗拉強度Kg/cm2
230
抗拉強度Kg/cm2
≥300
焊接抗拉強度Kg/cm2
123
焊接抗拉強度Kg/cm2
165
導熱系數千卡/米、小時、度
2.6
導熱系數千卡/米、小時、度
　
工作壓力
MPa
≤0.3
工作壓力
MPa
≤0.3
真空MPa
-0.1
真空MPa
-0.1
出廠水壓 MPa
0.4
出廠水壓 MPa
0.4

  設備技術性能:

  1、 溫度：本設備可適用的溫度范圍是-10~125℃。為提高吸收效率，應盡量降低吸收劑溫度。
  2、 壓力：殼程和管程均應≤0.3MPa(表)
  3、 真空度：殼程和管程均應≤-0.1MPa柱
  4、 吸收劑用量：根據HCL濃度而定，一般10~20m3/h(10m2吸收器)
  5、 降溫水用量可根據操作工藝條件進行熱量衡算而定，增加降溫水用量、降低水溫，有利提高吸收效率。

  適用范圍：

    可用于合成氯化氫和回收氯化氫氣體吸收。也可以用于H2、S、SO2、NH3等氣體的吸收，得到的產品濃度比絕熱吸收高5%。采用二級串聯，循環吸收，效率可達98%以上。吸收能力：吸收器的產生能力可以在較大范圍內進行調整，控制方便，例如二臺10m2膜式吸收器串聯使用，一天可獲得31%鹽酸10～20噸。

  操作：

    吸收劑與被吸收的氣體可逆流操作，也可并流操作。逆流操作時上升的流體將導致液膜厚度增加，液膜流速降低，一般當氣體流速在管內5~10m/s時出現流泛現象。并流操作時氣體由上而下流動，將會使液膜厚度減簿，液膜流速增加，在氣體流速相同的情況下，并流時的流體阻力比逆流時小得多。并流時氣速可高達15~30m/s，但吸收推動力比逆流時小，目前生產中大多采用并流操作。

降膜式吸收器系列規格對照表

吸收面積m2
吸收列管
外形尺寸mm
安裝尺寸mm
氣體進口
液體進口
冷卻水出口
冷卻水進口
尾氣出口
成品出口
排凈口
公稱面積m2
實際面積m2
管數(根)
規格
φ1
L
H
H1
φ2
a
b
c
d
e
f
g
6
6.02
66
φ20×1.7
310
1750
2630
580
545
80
50
40
40
70
70
50
10
10.15
66
φ20×1.7
310
2950
4830
980
545
80
50
40
40
70
70
50
15
15.14
66
φ20×1.7
310
4400
5280
1460
545
100
70
50
50
80
80
70
15
15.18
104
φ20×1.7
400
2800
3680
930
645
100
70
50
50
80
80
70
20
20.64
132
φ20×1.7
400

3000

3880
1000
645
100
70
50
50
80
80
70
25
2511
132
φ20×1.7
400
3650
4530
1220
645
100
70
50
50
80
80
70
30
30
192
φ20×1.7
500
3000
3940
1000
775
100
80
70
70
80
80
80
40
40.05
226
φ20×1.7
500
3400
4340
1140
775
100
80
70
70
80
80
80
50
50.65
226
φ20×1.7
500
4300
5240
1430
775
100
80
70
70
80
80
80
60
60.57
298
φ20×1.7
630
3900
4850
1300
880
150
80
80
80
125
125
100
80
80.76
298
φ20×1.7
630
5200
6150
1400
880
150
80
80
80
125
125
100
100
101.15
588
φ20×1.7
800
3300
4300
1100
1050
200
100
100
100
150
150
125

注：管接口方位尺寸大小均可自定
